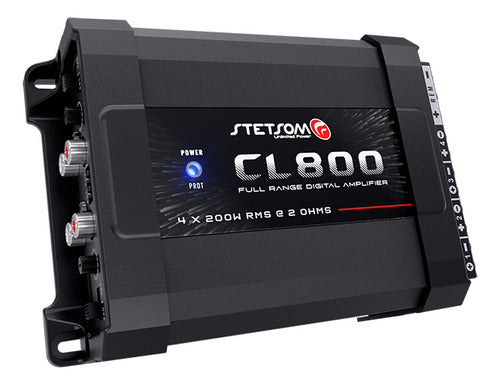

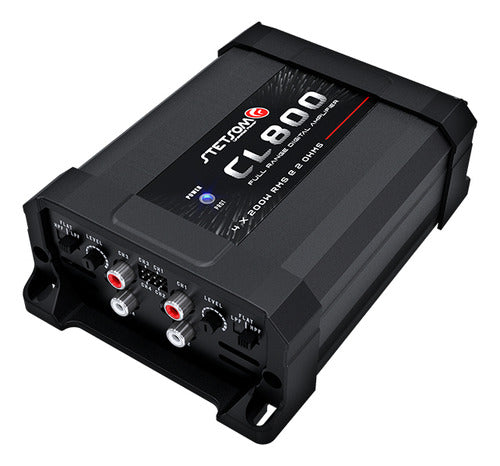

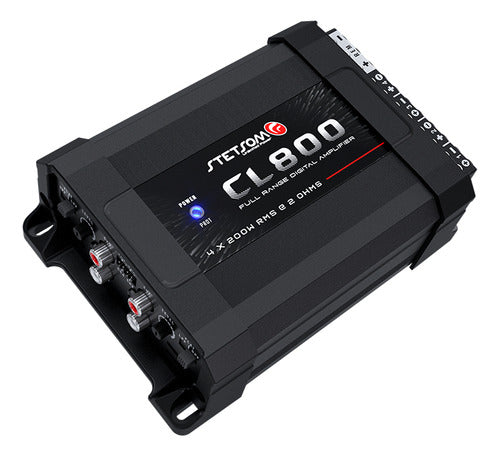

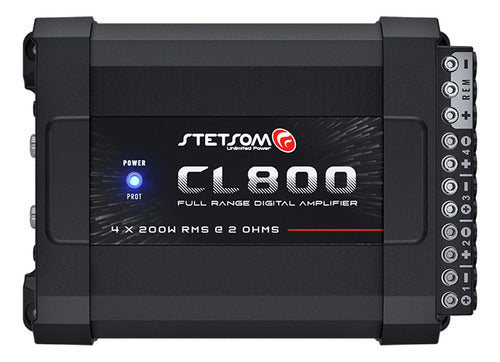

A linha COMBAT foi projetada com componentes modernos de alta eficiência, garantindo fidelidade sonora, potência de amplificação e excelente dissipação térmica em um design compacto. Ideal para sistemas de áudio internos e externos, oferece resposta de frequência Full Range, proporcionando compatibilidade perfeita com uma ampla variedade de alto-falantes.
Recursos:
Conheça alguns dos recursos e configurações profissionais do áudio:
- 4 X SAÍDAS AMPLIFICADAS
- Conexões de entrada RCA & FIO (HIGH-IN), compatíveis com praticamente
qualquer equipamento do mercado;
- Resposta em frequência de 10Hz a 20KHz, compatíveis com diversos tipos de
alto-falantes;

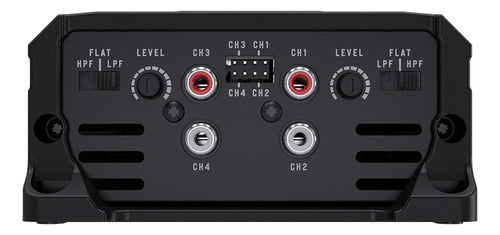

- Controles chaveados de filtro LOW PASS (<90Hz) e HIGH PASS (>90Hz) ;
- Controle de LEVEL para ajuste dos canais CH1/CH2 e CH3/CH3;

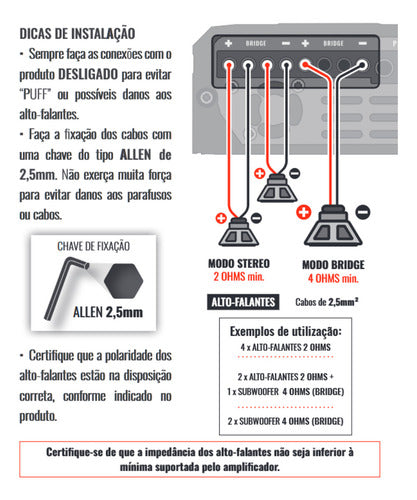

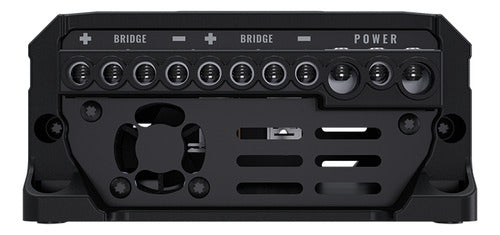

- Conexão dos alto-falantes com possibilidade de uso em ESTÉREO (mín. 2 Ohms)
ou BRIDGE (mín. 4 Ohms) combinando dois canais para maior potência RMS;
Especificações técnicas
Número de canais: 4
Impedância miníma de saída: STEREO: 2 OHMS / BRIDGE: 4 OHMS
Potência nominal @ 14,4V: STEREO: 4 x 200W RMS @ 2 OHMS
STEREO: 4 x 110W RMS @ 4 OHMS
BRIDGE: 2 x 400W RMS @ 4 OHMS
Potência nominal @ 12,6V:
STEREO: 4 x 165W RMS @ 2 OHMS
STEREO: 4 x 95W RMS @ 4 OHMS
BRIDGE: 2 x 330W RMS @ 4 OHMS
Resposta em frequência: 10Hz ~ 20KHz @ -3dB
Filtro Crossover: High Pass / Low Pass: 90Hz (Fixo)
Impedância de entrada: RCA: 23K Ohms / HIGH INPUT (FIO): 1K Ohms
Sensibilidade mínima de entrada:RCA: 230mV / HIGH INPUT (FIO): 1,5V
Relação sinal / ruído: >90 dB
Tensão de alimentação: 9V ~ 15V DC
Consumo musical @ 14,4V: 34A
Consumo BASS @ 14,4V: 68A
Dimensões (A x L x C): 54 x 113 x 163mm
Peso: 0,74 Kg
ENTRADAS DE ÁUDIO RCA:
Estas conexões consistem em dois pares de conector RCA, composto de 4 canais independentes (CH1 e CH2 / CH3 e CH4), conforme indicado no amplificador.
CONEXÕES DE ÁUDIO FIO (HIGH):
Esta entrada dispõe de 4 canais
independentes (CH1 e CH2 / CH3 e CH4) identificados no amplificador.
Verifique os sinais da saída do rádio antes de realizar as ligações.

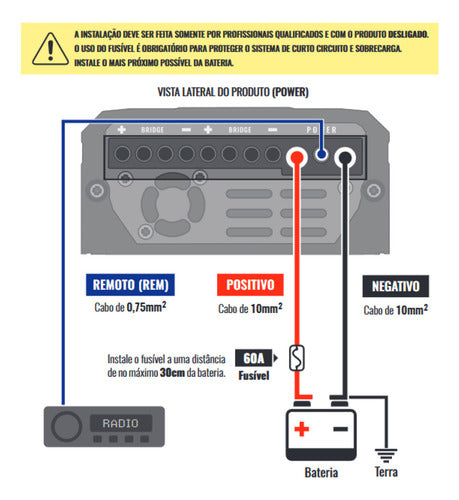

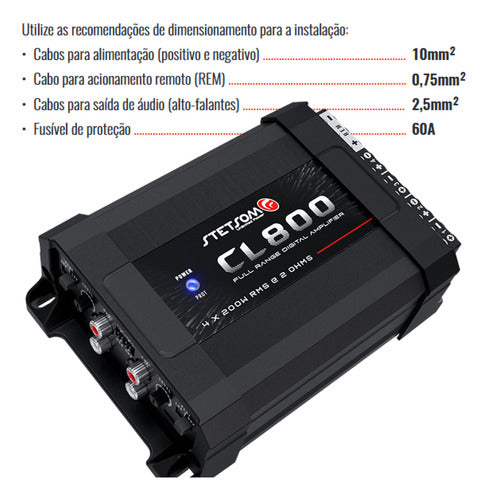

Cabos para alimentação (positivo e negativo) : 10mm
Cabo para acionamento remoto (REM) : 0,75mm
Cabos para saída de áudio (alto-falantes) : 2,5mm
Fusível de proteção: 60A
Antes de instalar
Leia atentamente este manual antes de usar o produto.
Todas as conexões do produto devem ser feitas com o mesmo DESLIGADO.
É obrigatória a instalação de um fusível entre o produto e a bateria para
proteção em caso de sobrecarga. O fusível deve ser compatível com consumo do
produto e instalado o mais próximo da bateria.
Utilize bitolas recomendadas neste manual para evitar sobreaquecimento dos
cabos e obter o máximo desempenho.
Mantenha os cabos o mais curto possível a fim de aumentar a fidelidade sonora
e evitar possíveis perdas de potência.
Distribua os cabos da instalação o mais longe possível da fiação original do
veículo, já que ela pode gerar interferência e ruído em seu sistema de áudio.
Efetue a instalação em local firme, arejado e seco.
A instalação deve ser feita por um profissional qualificado.
